经常有工程商客户不知道如果区分和认识振动光纤的布线情形，下面我司安通瑞达对无源型振动光纤系统做个简单介绍。
振动光纤报警系统使用光缆作为传感单元，振动光纤主机对前端光缆振动信号进行采集和分析处理。因光缆的特性，系统可实现较长距离、大范围周界防区的探测，每个防区的长度可达百米至上千米。
无源振动光纤系统是指振动主机放置在室内，室外的区域无需配置电源线和信号线。无源振动振动光纤系统有两种布线方式：
1、一缆式布线方式 2、分离式布线方式
不管哪种布线方式用的振动主机都是一样的，区别在于防区分割包的数量类型和光缆数量类型不同。
1、一缆式布线：一缆式布线方式是指一条光缆从主机处引出，围绕整个周界走一圈到防区末端，通过防区分割包去划分各个防区，整个系统只用到一种光缆。系统根据防区的数量来决定光缆的使用芯数和防区分割包数量（光缆单方向走线情况下：4防区需要用到9芯光纤和5个防区分割包；8防区需要用到14芯光纤和9个防区分割包；16防区防区需要用到24芯光纤和17个防区分割包）。这种布线方式的优点是布线简单，使用的防区分割包和光缆数少；缺点是熔接点多，排查故障相对分离式布线麻烦些。

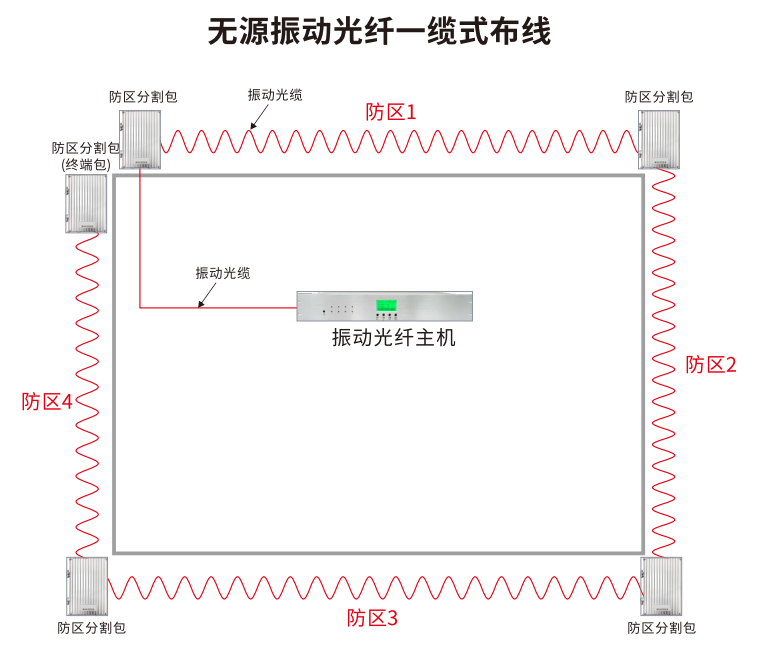

一缆式布线示意图（四防区）：
2、分离式分布线：分离式布线方式是指一条引导光缆从主机处引出到每个防区分割包（注：不是防区的终端包），再从防区分割包布振动光缆到各个防区末端终端包，整个系统需要用到两种光缆，引导光缆和振动光缆。系统根据防区的数量来决定光缆的使用芯数和防区分割包和终端包数量（光缆单方向走线情况下：4防区需要用到一组6芯引导光纤、4组4芯振动光纤和2个防区分割包及4个防区终端包；8防区需要用到一组12芯引导光纤、8组4芯振动光纤和4个防区分割包及8个防区终端包；16防区防区需要用到一组24芯引导光纤、24组4芯振动光纤和8个防区分割包及16个防区终端包）。这种布线方式的优点是排查故障和熔纤相对简单些；缺点是使用光缆和防区分割包多，成本会比一缆式布线要增加不少。
分离式布线示意图（四防区）：
